During power outages in Ukraine (fuck fucking ruzz nazis), there is a need to modify standard UPSs for powerful batteries. The most common and very good model is the SUI1000i. It gives a pure sine wave and has a charge of up to 4 amperes.

But there is a nuance. No UPS is designed to deliver power for a long time. Cooling is needed. The SUI1500i model is fundamentally no different from the 1000 model. It has a cooler for cooling and a larger transformer. There are no more differences.

Of course, it was possible to add cooling by simply connecting a cooler – but this is not our method) Therefore, we will add part of the circuit from the SUI1500i to the SUI1000i. There are free places on the board.

(Підчас відключень світла в Україні (хай повиздихують йобані москалі), є необхідність переробки стандартних безперебійників під потужні акб. Найбільш розповсюджена і дуже хороша модель apc sui1000i. Вона дає чисту синусоіду та має зарядку до 4 ампер. Але є нюанс. Жоден безперебійник не розрахований на віддачу потужності тривалий час. Треба охолодження. Модель apc sui1500i принципово нічим не відрізняється від 1000 моделі. в ній є кулер для охолодження та більший трансформатор. Більше відмінностей немає. Можна звісно було додати охолодження просто підʼєднавши кулер – але це не наш метод) Тому додамо частину схеми від sui1500 в sui1000. Тимпаче на платі є вільні місця)

Schematic APC 640-7732H ver.9 SMART-UPS 1000 SMART-UPS 1500

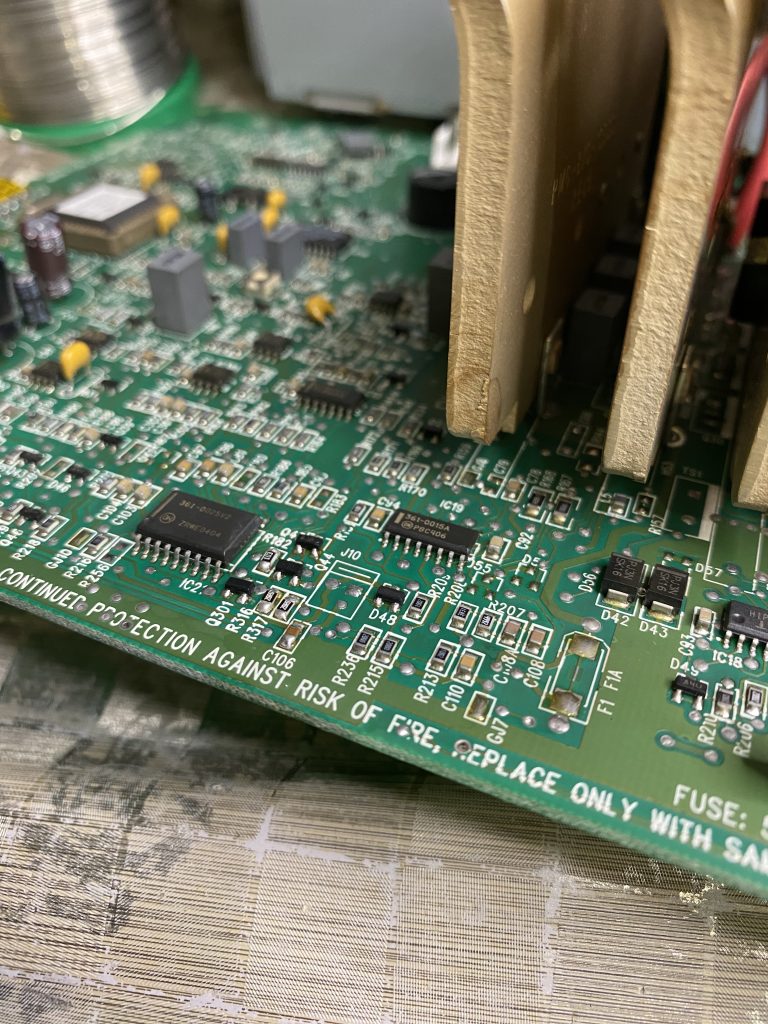

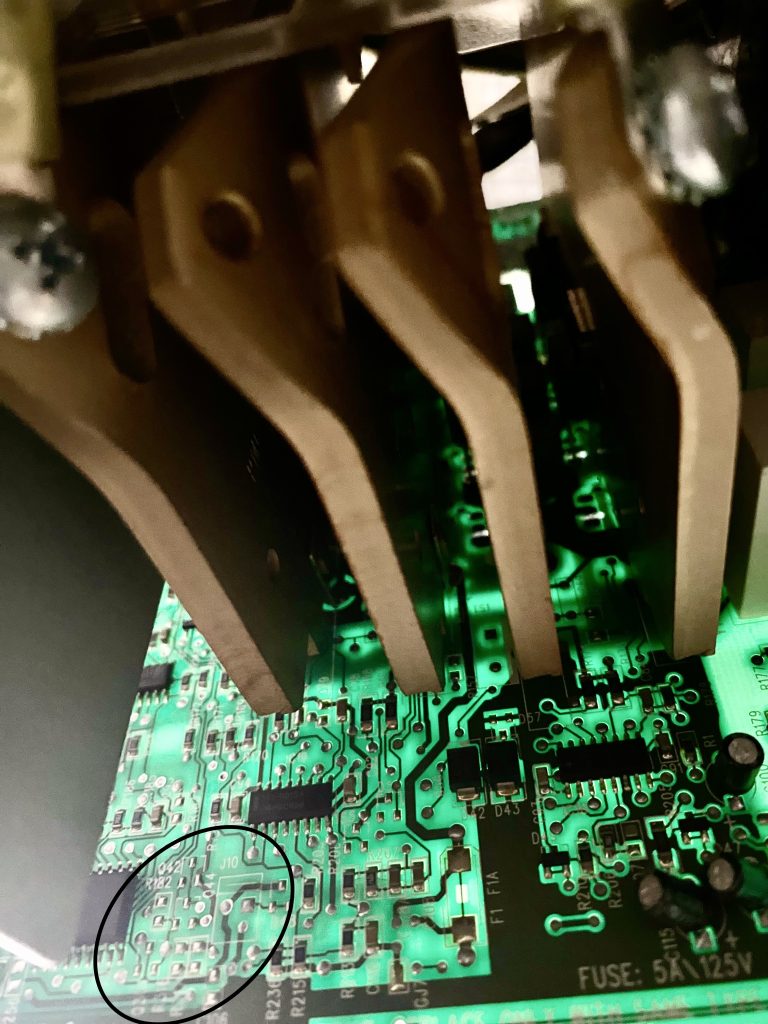

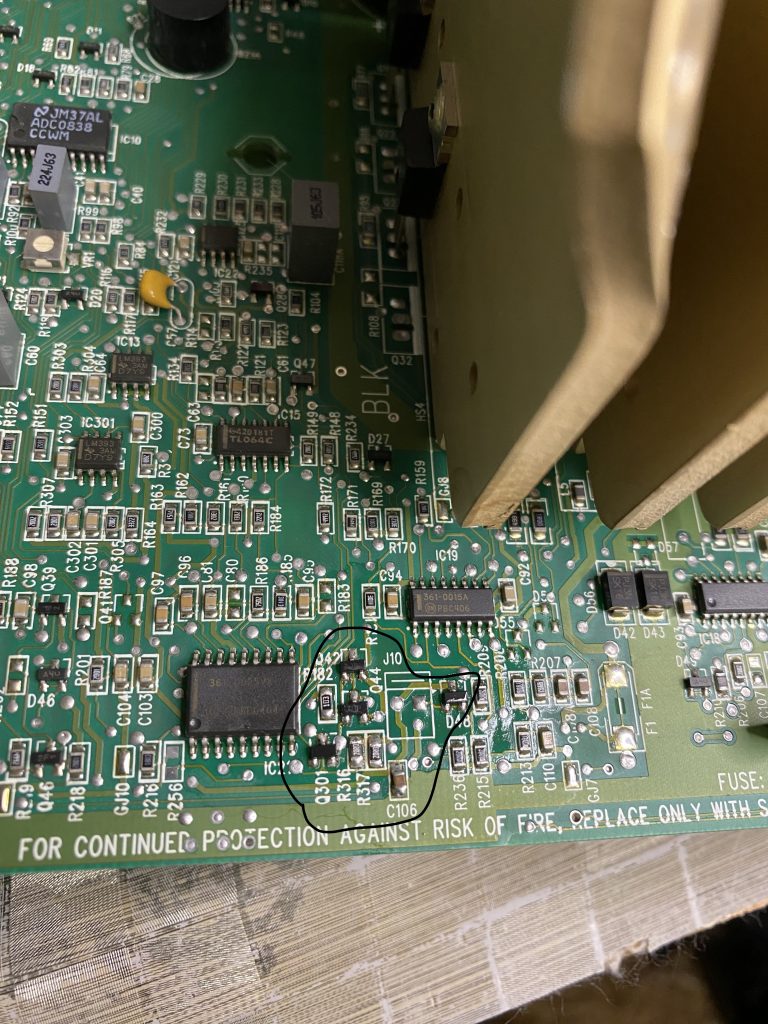

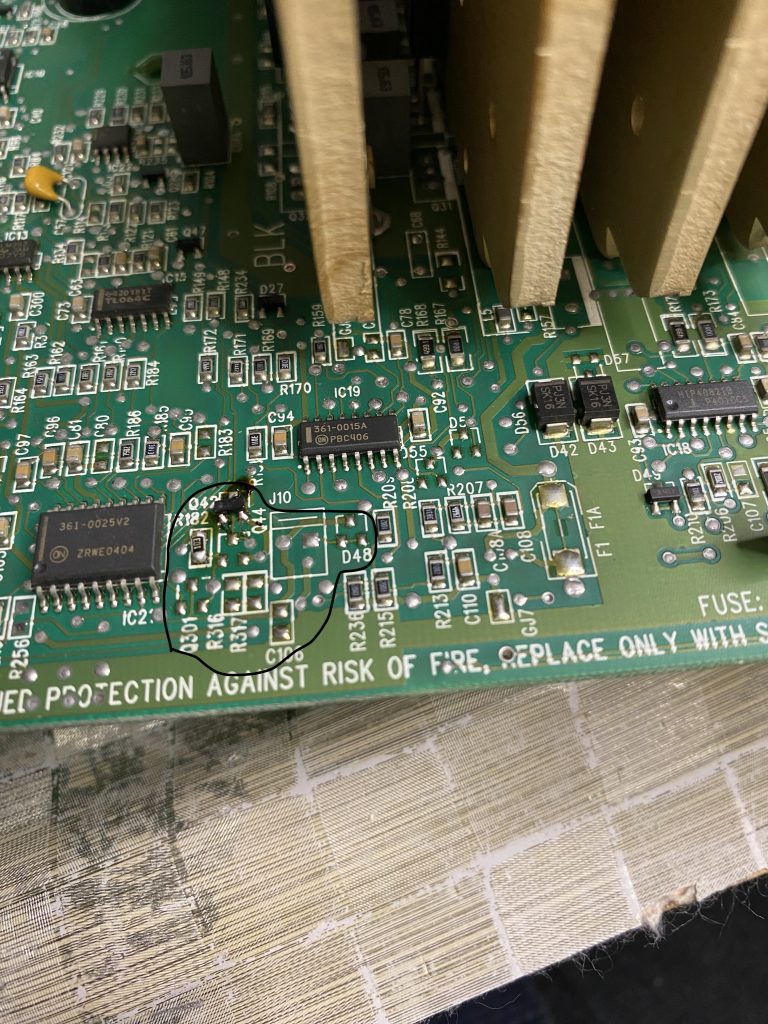

Need find part with j10 connector

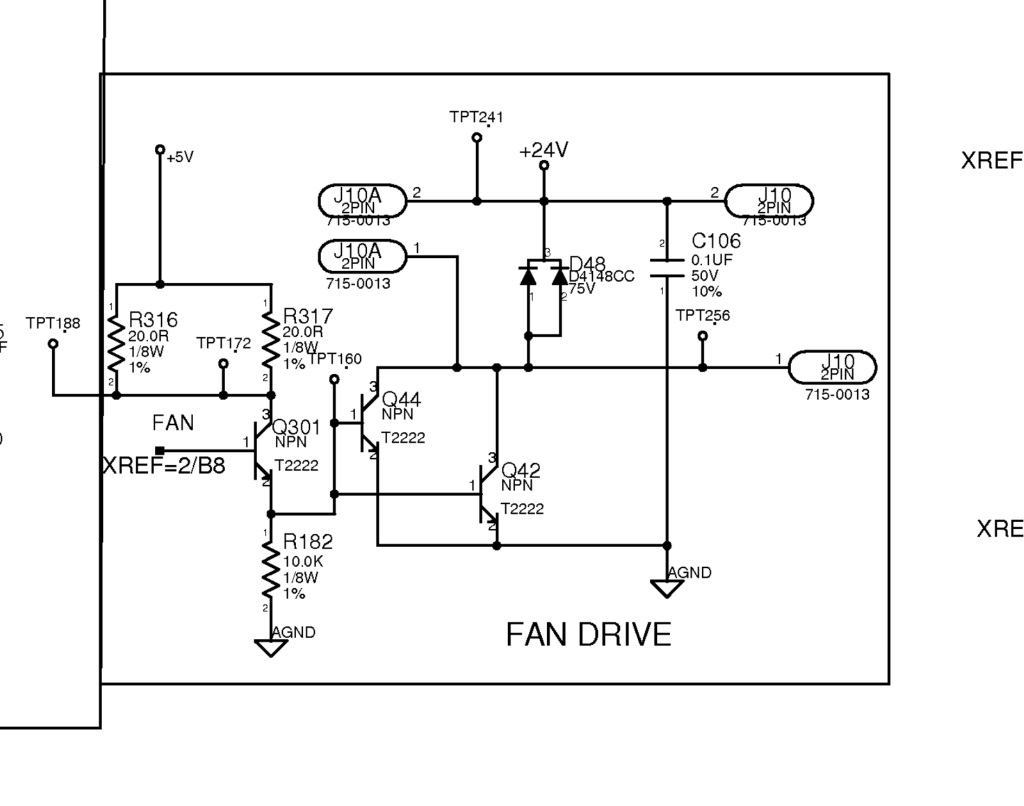

This part in schematic diagram

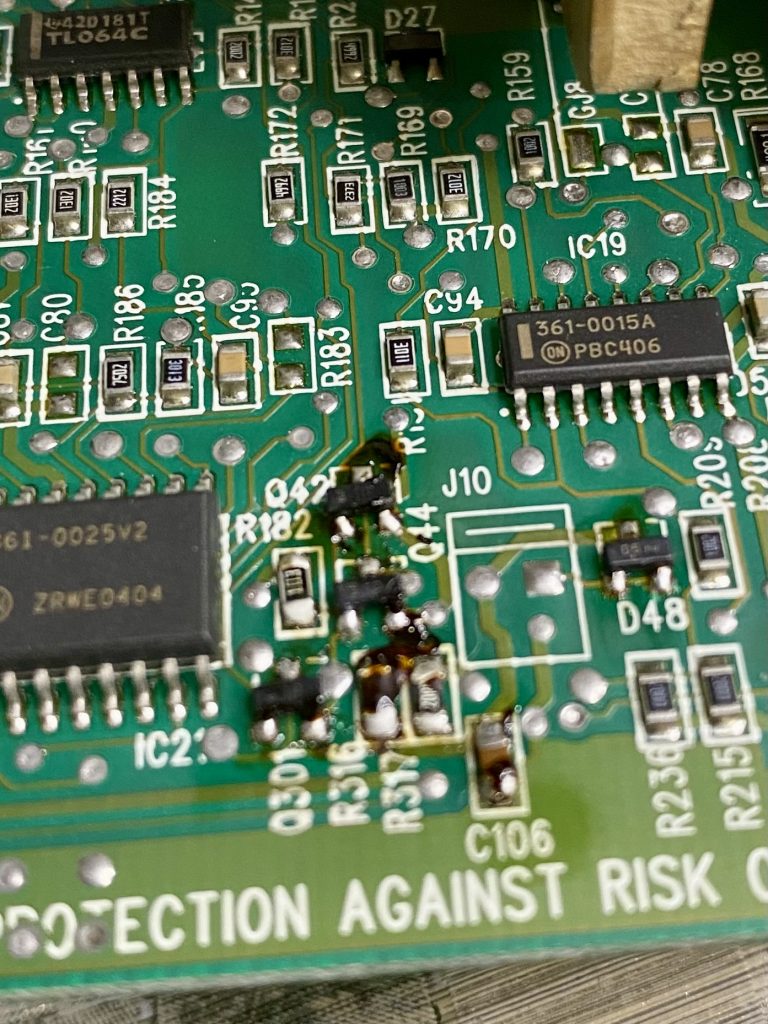

Need to add r316 r317 r182 q44 q42 q301 d48 c106. J10 connector for fan 24v

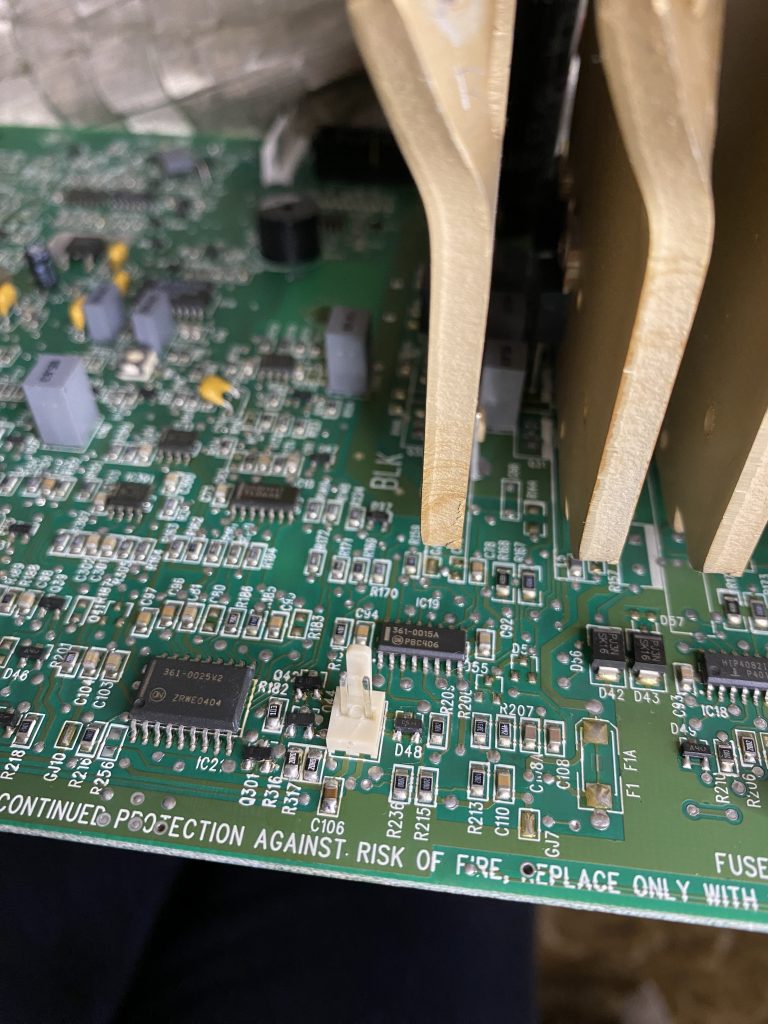

Everything works as should. APC smart ups 1000 with fan like smart ups 1500

UR4UNR
